bullet03_redsign.gif데크플레이트(deck plate)란?
bullet03_redsign.gif건축용 데크플레이트
bullet03_redsign.gif교량용 데크플레이트(헌치작업)

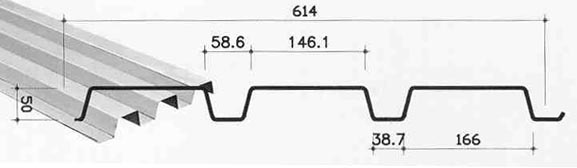

DV-1
용도:교량용
       건축용
정,역 헌치 가능
 성형기보기

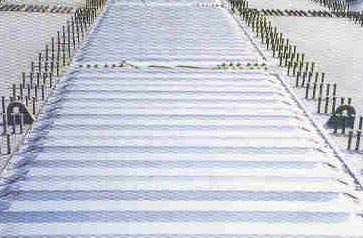

교량용데크
st'l box
 bridge

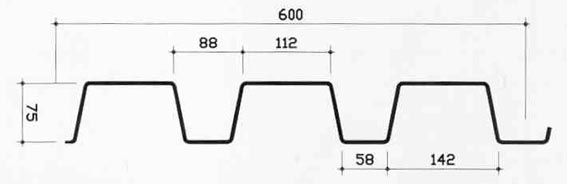

  DV-3
용도:건축용
 성형기보기

철구조물시공
단면도보기

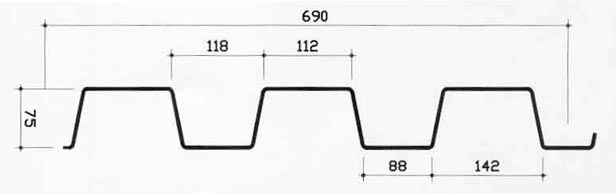

DV-4
용도:건축용

 성형기보기



bullet03_redsign.gif중량 및 단면성능표bullet03_redsign.gif

TYPE

THICKNESS

재  질

단    위    중    량

SECTION PERFORMANCE

kg/m

kg/m2

폭1m당 단면2차모멘트(cm4/m)

폭1m당 단면계수(cm3/m)

DV-1
유효폭 614

1.2 mm

SCP1

8.21

13.4

60.5

17.6

CGI

8.55

13.9

1.6 mm

SHP1

10.9

17.6

78.5

22.9

HGI

11.2

18.2

DV-3
유효폭 600

1.2 mm

SCP1

9.38

15.6

169

38.7

CGI

9.76

16.3

1.6 mm

SHP1

12.4

20.7

222

50.7

HGI

12.8

21.3

DV-4
유효폭 690

1.2 mm

SCP1

10.2

14.8

174

43.4

CGI

10.6

15.4

1.6 mm

SHP1

13.6

19.7

228

57

HGI

14.0

20.3

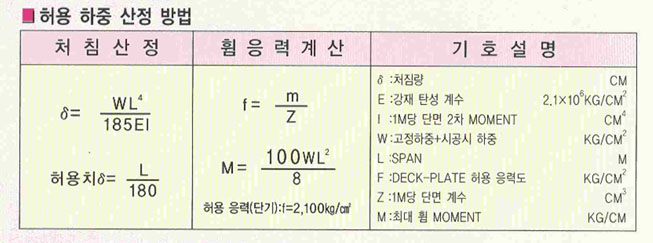

 bullet03_redsign.gif허용하중 산정방법bullet03_redsign.gif

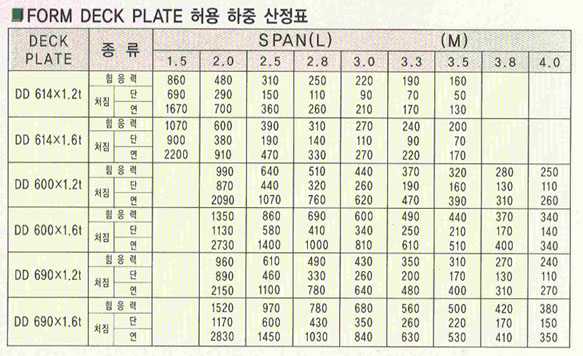

bullet03_redsign.gifFORM DECK PLATE 허용하중 산정표bullet03_redsign.gif
